CFG桩机工作原理介绍同管内泵压混合料成桩法一、CFG桩机结构及工作原理介绍

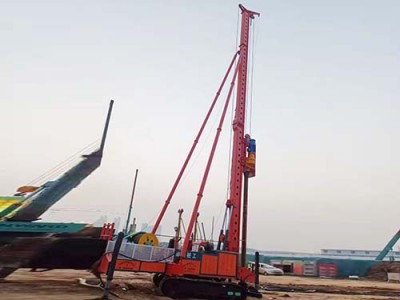

CFG桩机液压步履桩架主要由顶部滑轮组、立柱、斜撑、底盘、行走机构、回转机构、卷扬机构、操纵室、液压系统、电气系统及拖行机械组成。
2-1立柱为折叠式，采用箱形截面结构型式，法兰连接方式。立柱两侧配有圆形滑道作为动力头、钻杆上下运动的导向和抗扭。此种钻机配备的箱形可折叠式立柱利用液压缸进行起降，方便快捷，运输时也不需拆卸。立柱下部与上盘铰接，中后部与斜撑铰接，立柱顶部有滑轮组，用来完成对动力头、钢筋笼和注浆导管等的起降。动力头可沿滑道上下滑动托运时拆卸。
二、钻杆钻头管内泵压混合料成桩法
由钻杆钻头、混凝土泵送设备及强制式混凝土搅拌机共同组成一套完整的流水线施工体系。该工艺根据钻杆钻头设计桩长，利用电动机带动长螺旋钻杆工作，通过带动螺旋钻杆返渣形成钻孔，同时利用场边自拌混合料泵送至顶部，再从长螺旋内管泵压混合料至孔内成桩的施工工艺。适用于粘性土、粉土、砂土、淤泥质土、砂砾石层以及对噪声污染要求严格的城市居民生活区场地。该工艺施工速度快、工期短、无振动、噪音小、环境影响小、质量容易控制，但是对混合料和易性要求较高，同时泵送混合料管路较长、弯头多，日常施工中容易发生堵管现象。
长螺旋钻管内泵压混合料成桩施工工艺流程及质量控制要点。平整场地、测量、放样并复测、桩机就位、拌制混合料、长螺旋钻进成孔、灌料及拔管、移机。
(1)平整场地、测量、放样并复测、桩机就位与沉管法相同。
(2)拌制混合料：根据设计配合比现场拌制混合料，混合料要求和易性良好，根据经验坍落度宜控制在160~200mm.施工当天次钻孔前先泵送砂浆润管。
(3)长螺旋钻进成孔：钻进作业开始时，先关闭钻头阀门并检查其密封性，向下移动钻杆至设计桩位点，启动动力电机，逐步下沉将钻杆下沉旋转至设计桩底标高，停止动力电机，清理钻孔周围杂土。钻孔过程应先慢后快，以避免钻杆摇晃导致桩位偏差较大，也可以实时纠偏，若在成孔过程中发现钻杆摇晃或难钻时，应放慢进尺，防止桩孔偏斜、位移和钻具损坏。
(4)灌料及拔管：钻进达到设计高程后，停止钻进，开始泵送混合料，并确保螺杆内混合料注满后，方可开始拔管，并保证连续拔管，上拔的速度与混合料泵送相配合，基本控制在2~3m/min，以避免桩体缩径、断桩和超浇混合料等现象。在拔管过程中，应及时对管壁上残留的渣土进行清理，防止渣土高空掉落。施工桩顶高程宜高出设计高程30~50cm。
灌注成桩完成后，桩顶盖土封顶进行养护。
(5)移机：由于拔管过程中留下翻出较多杂土，移机前应复合下一根钻孔桩位，并适当用勾机或人工配合适当清洗钻杆和钻头。
